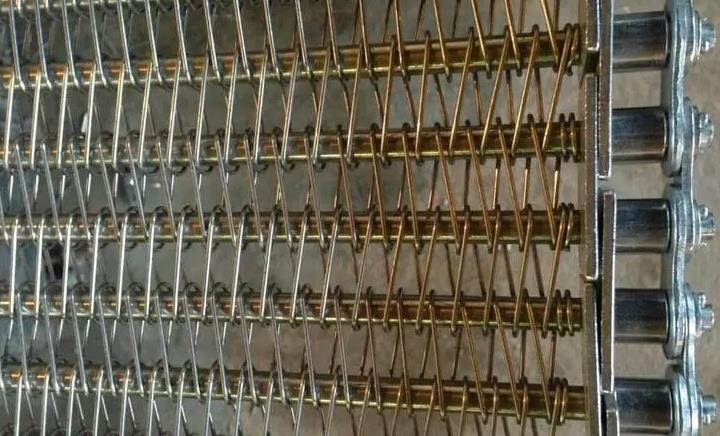

不銹鋼網帶輸送表層上的薄氧化鉻層在加熱區處在空氣氧化情況，而且在進到高溫后越來越可復原，因而表層金屬氧化物降低，但進到制冷區后，氛圍是一樣的，溫度減少。輸送網帶變回空氣氧化，造成輸送帶再空氣氧化。輸送網帶該氧化和復原循環系統將造成原材料毀壞。

此外，輸送網帶在高溫，不銹鋼板被一部分中的高純石墨和潤滑液溶解造成CO，導致滲氮。輸送網帶該CO與不銹鋼絲網中的Cr反映產生增碳鉻，而且空氣中的氮也與鉻反映產生氮。鉻，這二種化學物質全是硬而脆的化學物質，減少了輸送網帶的使用壽命。

輸送網帶解決方法如下所示：假如空氣的漏點上升到34℃，即水蒸汽為260ppm，輸送網帶在高溫地區可維持輕度空氣氧化，表層金屬氧化物沒有降低。此外，產品工件表面層沒有滲碳。

除開輸送網帶以上空氣原水的調整以外，還能夠添加二氧化碳，二氧化碳與氫反映產生水。輸送網帶和水全是還原性氛圍，二氧化碳的成分可以保證在略微的空氣氧化情況，但產品工件仍處在復原氛圍下，因而粉絲的外表金屬氧化物可以降低，輸送網帶進而提升粉末狀中間的粘接抗壓強度和改進產品工件的物理性能。

此外，輸送網帶應用前的熱處理和淬火標準也對網鏈有影響。假如將以上熱處理和淬火標準在流動性空氣中變成760℃（之前為870℃）28鐘頭，則轉換為帶有260ppm水和汽體。將N2-3％H2維持在2鐘頭的環境溫度下，隨后在14鐘頭內加溫至1120℃，輸送網帶在維持溫度8小時后逐漸生產制造。

不銹鋼網帶是在循環氧化還原爐內。它已被觀察使用壽命，合理運行網帶可以延長使用壽命，增加水分含量的典型的氮氣氛燒結。我們都知道大氣的露 點在于加熱區爐可以在皮帶表面增加保持氧化鉻尺度上的氧分。適當調整長城網帶的水分含量，不產生脫碳的零件被燒結。

綜上所述，網帶廠上產的降解310s不銹鋼網帶暴露在兩種氮基氣氛燒結爐中：一個典型的nitrogen-百分之6氫氣體混合物和改性氣體混合物的組成類似。不銹鋼網帶改性氣氛爐成立使用新開發的成本有 效的加濕系統。大氣是改性保持保護性氧化鉻在皮帶表面的整個燒結過程和在同一時間防氧化脫碳的燒結部件。
